水减压阀

水减压阀 四大优势
1、质量可靠。2、价格合理。 3、交货快捷。4、售后完善。

· 阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。
· 驱动方式：根据操作要求如手动、气动、电动、液动、自动等。
· 连接形式：根据连接要求如法兰、螺纹、对夹、焊接、卡箍等。
· 制造标准：设计标准有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 阀体材料：铜.铸铁.铸钢.WCB.WC6.WC9.20#.25#.锻钢A105.F11
· 碳钢F22.不锈钢.304.304L.316.316L.铬钼钢.低温钢.钛合金钢等。

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。

产品详情:

水减压阀是傲创阀业可靠的产品，本公司提供水减压阀原理、主要零部件材料、应用范围、产品介绍、外形尺寸和连接尺寸、以及水减压阀结构图。

产品名称 水减压阀 产品型号 Y42X/Y42F
驱动方式 弹簧自动 公称通径 DN15-DN500
连接方式 法兰连接 公称压力 1.6Mpa-20.0Mpa
结构形式 薄膜式、弹簧式、直接作用式 制造标准 GBT/12241-2005 GB/T 12221-2005
阀体材质 碳钢、铸铁、不锈钢 适用温度 ≤200℃
适用介质 清水，气体，液体等介质 技术支持 上海傲创阀门：021-31261156
应用场合 各种清水，气体，液体等设备管路上。

Y42X水减压阀原理结构特点和用处，水减压阀属于直接作用式薄膜弹簧减压阀。主要由调节弹簧、膜片、活塞、阀座、阀瓣等零件组成。利用膜片直接传感下游压力驱动阀瓣，控制阀瓣开度完成减压稳压功能。本产品在城市建筑、高层建筑的冷热供水系统中，可取代常规分区水管，节省设备。也可在通常的冷热水管网中，起减压稳压作用。本产品调压、稳压动作平稳，适用于水和非腐蚀性液体介质的管路。

水减压阀主要技术参数和性能指标

公称压力(Mpa) 1.0 1.6 2.5
壳体试验压力(Mpa)* 1.5 2.4 3.75
密封试验压力(Mpa) 1.0 1.6 2.5
最高进口压力(Mpa) 1.0 1.6 2.5
出口压力范围(Mpa) 0.2-0.8 0.2-1.0 0.4-1.6
压力特性偏差(Mpa)△P2P GB12244-1989
流量特性偏差(Mpa)P2G GB12244-1989
渗漏量 0
工作温度 0℃-80℃

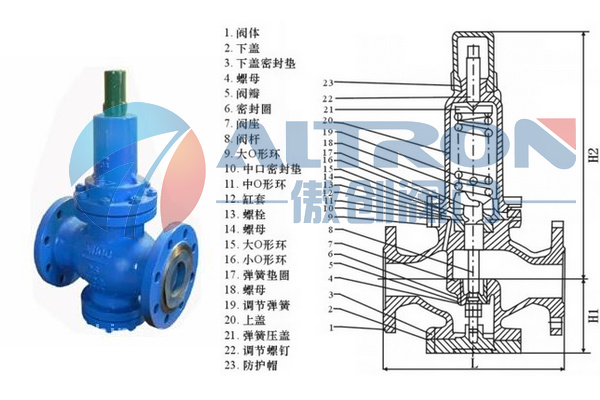

水减压阀结构图

水减压阀主要零件材料

零件名称 零件材料
阀体 阀盖 底盖 WCB
阀座 2Cr13
阀瓣 2Cr13
阀杆 2Cr13
缸套 2Cr13/25(镀硬铬)
活塞 2Cr13
O型圈 丁腈橡胶
密封圈 丁腈橡胶
膜片 夹织物丁腈橡胶
调节弹簧 60Si2Mn

水减压阀流量系数(Cv)

DN 15 20 25 32 40 50 65 80 100 125 150 200 250 300 350 400 500
Cv 1 2.5 4 6.5 9 16 25 36 64 100 140 250 400 570 780 1020 1500

水减压阀外形尺寸(PN1.0-2.5)

公称通径DN 外 形 尺 寸
L H Hl
15 160 265 100
20 160 265 100
25 180 285 110
32 200 285 110
40 220 320 120
50 250 320 120
65 280 335 140
80 310 425 165
100 350 445 185
125 400 590 225
150 450 625 260
200 500 680 280
250 650 855 335
300 800 935 385
350 850 1015 430
400 900 1095 455
450 900 1165 500
500 950 1205 525

水减压阀相关产品

蒸汽减压阀 水用减压阀 减压阀组 可调式减压阀 先导式减压阀 氮气减压阀
气体减压阀 液体减压阀 活塞式减压阀 薄膜式减压阀 氧气减压阀 煤气减压阀
支管减压阀 比例减压阀 氢气减压阀 燃气减压阀 减温减压阀 杠杆式减压阀
空气减压阀 液化气减压阀 天然气减压阀 自力式减压阀 波纹管减压阀

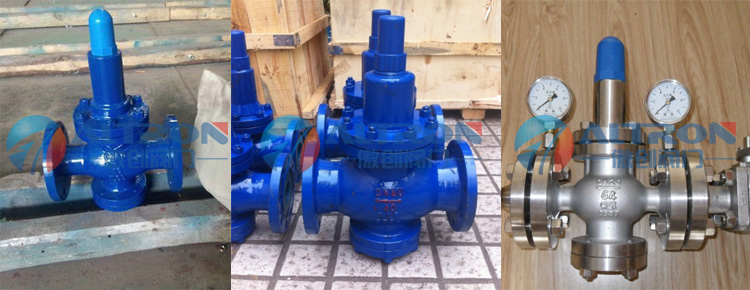

Y42X水减压阀产品实拍

水减压阀实物图

傲创阀门声明：本产品资料内所有文字信息、技术参数、数据、图片均只适用于参考，如有需要薄膜式减压阀结构尺寸说明书、薄膜式减压阀性能参数、薄膜式减压阀价格货期等具体详情，请联系我司的销售人员与技术工程师，电话：021-31261156。
