不锈钢Y型过滤器

不锈钢Y型过滤器 四大优势
1、质量可靠。2、价格合理。 3、交货快捷。4、售后完善。

· 阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。
· 驱动方式：根据操作要求如手动、气动、电动、液动、自动等。
· 连接形式：根据连接要求如法兰、螺纹、对夹、焊接、卡箍等。
· 制造标准：设计标准有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 阀体材料：铜.铸铁.铸钢.WCB.WC6.WC9.20#.25#.锻钢A105.F11
· 碳钢F22.不锈钢.304.304L.316.316L.铬钼钢.低温钢.钛合金钢等。

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。

产品详情:

1、不锈钢过滤器是除去液体中含有固形物的小型设备，可保护压缩机、泵和其它设备及仪表等正常工作和运转，达到稳定工艺过程、保障安全的作用。另外Y型过滤器对提高产品质量也有着十分重要的意义。
2、不锈钢过滤器与管道中阀门及其它主要设备配套使用，也可单独使用于管路中。管道中介质首先进入过滤器，通过滤网再进入连接阀门及管道中，而杂物则留于过滤桶内。

不锈钢过滤器结构特点


1、Y型不锈钢过滤器具有结构先进阻力小，冲洗方便通流快速，故压力损失小，抗污性强，排渣方便等特点。
2、不锈钢Y型拉杆伸缩过滤器由Y型过滤器及伸缩接头组成，通常安装在阀门及其它主要设备之进口端，使于清理杂物与安装拆卸，以保护阀类或设备及正常使用。


不锈钢过滤器标准规范


设计制造标准：法兰标准：GB、HG、SH、HGJ、JB、ANSL、JIS等标准。（用户指定，请注明压力等级）
制造、检测标准：执行HG/T21637-1991标准，或客户指定标准。
结构长度标准：GB/T 12221-2005
连接法兰标准：GB/T 9113
压力温度等级：GB/T 12224-2005
试验检验标准：GB/T 13927-2008


 不锈钢过滤器技术参数


型号 连接形式 公称压力（MPa） 耐压试验压（MPa） 工作压力（MPa） 壳体材料 过滤网材料 网眼总面积
GL41H-10 法兰 1.0 1.1 1.0 不锈钢 不锈钢 3～4DN
GL41H-16 法兰 1.6 1.76 1.6 不锈钢
GL41H-25 法兰 2.5 2.75 2.5 不锈钢

壳体材质 滤框滤网材质 S密封件 工作温度（℃） 操作压力 连接方式
碳钢 见不锈钢滤芯技术特性表 金属缠绕
丁腈橡胶NBR
聚四氟乙烯PTFE 		碳钢 -20～250℃ 0.6～5.0MPa 螺纹连接
法兰连接
对焊连接
黄铜 黄铜
碳钢衬PTFE CS/PTFE
不锈钢304 不锈钢 -80～450℃
不锈钢 316L


不锈钢过滤器尺寸

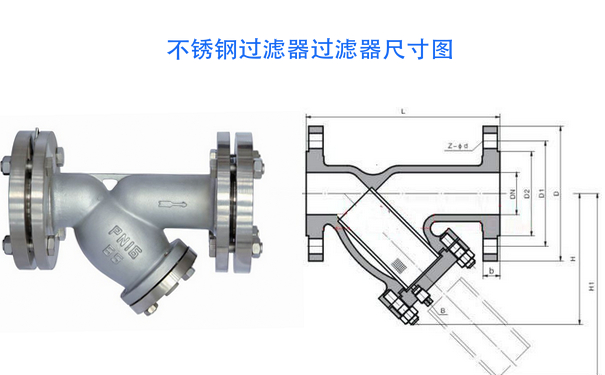

不锈钢Y型过滤器尺寸图


通径DN

L

D

D1

D2

B

f

n-φ

15 140 95 65 45 14 2 4-φ14
20 150 105 75 55 14 2 4-φ14
25 160 115 85 65 14 2 4-φ14
32 180 135 100 78 16 3 4-φ18
40 200 145 110 85 16 3 4-φ18
50 220 160 125 100 16 3 4-φ18
65 260 180 145 120 18 3 4-φ18
80 310 195 160 135 20 3 8-φ18
100 350 215 180 155 20 3 8-φ18
125 400 245 210 185 22 3 8-φ18
150 450 280 240 210 24 3 8-φ23
200 500 335 295 265 26 3 12-φ23
250 550 405 355 320 30 3 12-φ25
300 580 460 410 375 30 4 12-φ25
350 760 520 470 435 34 4 16-φ25
400 800 580 525 485 36 4 16-φ30
450 900 640 585 535 44 4 20-φ30

其主要适用的物料有


化工、石油化工生产中弱腐蚀性物料， 如： 水、油品、氨、烃类等。
化工生产中的腐蚀性物料， 如： 烧碱、纯碱、浓稀硫酸、碳酸、醛酸等。
制冷中的低温物料，如：液甲烷、液氨、液氧和各种冷剂。
食品、制药生产中有卫生要求的物料，如： 啤酒、饮料、乳制品、糖浆等。
不锈钢过滤器滤网目数及过滤精度



目数

孔径mm

粒度μm

目数

孔径mm

粒度μm

目数

孔径mm

粒度μm

4

4.75

4750

50

0.3

297

650

0.021

21

5

4

3900

60

0.25

250

800

0.019

19

6

3.35

3350

70

0.212

1000

0.015

15

7

2.8

2800

80

0.18

178

1100

0.013

13

8

2.36

2360

100

0.15

150

1300

0.011

11

10

2

2000

120

0.125

124

1600

0.01

10

12

1.7

1700

140

0.106

104

1800

0.008

8

14

1.4

1400

170

0.09

89

2000

0.0065

6.5

16

1.18

1180

200

0.074

74

2500

5.5

18

1

880

230

0.063

61

3000

5

20

0.85

840

270

0.053

53

3500

4.5

25

0.71

710

300

0.04

48

4000

3.4

30

0.6

590

325

0.045

44

5000

2.7

35

0.5

500

400

0.038

38

6000

2.5

40

0.425

420

460

0.03

30

7000

1.25

45

0.355

350

540

0.026

26


傲创阀门声明：本产品资料内所有文字信息、技术参数、数据、图片均只适用于参考，如有需要不锈钢过滤器结构尺寸说明书、不锈钢过滤器性能参数、不锈钢过滤器价格货期等具体详情，请联系我司的销售人员与技术工程师，电话：021-31261156。
