蒸汽电磁阀

蒸汽电磁阀 四大优势
1、质量可靠。2、价格合理。 3、交货快捷。4、售后完善。

· 阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。
· 驱动方式：根据操作要求如手动、气动、电动、液动、自动等。
· 连接形式：根据连接要求如法兰、螺纹、对夹、焊接、卡箍等。
· 制造标准：设计标准有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 阀体材料：铜.铸铁.铸钢.WCB.WC6.WC9.20#.25#.锻钢A105.F11
· 碳钢F22.不锈钢.304.304L.316.316L.铬钼钢.低温钢.钛合金钢等。

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。

产品详情:

ZQDF通用电磁阀,适用于无压差或低压力系统,如压力低于0.8MPa,温度不高于180℃各种混合介质管路, 如造纸、印染、服装设备、暖通空调、电镀涂装、干燥设备、机械设备及空气处理等行业，是自动化控制工程、项目改造及设备配套的首选产品。

ZQDF通用电磁阀技术参数


参数/型号 ZQDF-1 ZQDF-2 ZQDF-1Y ZQDF-2Y
工作压力(Mpa) 0～0.8
介质种类 空气 蒸汽 水油 热水
介质温度(℃) ≤60 ≤180 ≤60 ≤180
电源电压 AC:220V/DC24V其余规格可特殊订货
流量系数(Kv) 按JB/T7352-94
功率(W) ≤50
环境温度(℃) -40～+60
公称通径(mm) 15 20 25 32 40 50


ZQDF通用电磁阀结构特点


电磁分步直接活塞式操作结构
①集直动式开阀和先异式开阀两位一体的反冲式特殊结构；
②无压力亦能打开主阀，低压差流量大，适用范围广；
③采用聚四氟乙烯密封，耐温性能好；
④零压差能可靠动作；
⑤型式：常闭式。

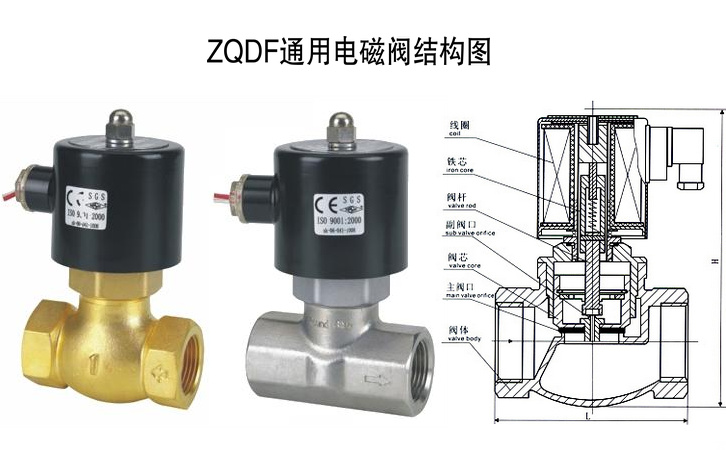

蒸汽电磁阀结构图

ZQDF通用电磁阀安装尺寸


通径
DN		 内螺纹 内螺纹连接 法兰连接
外形尺寸 外形尺寸
G L H L H
15 1/2 89 168 101 185
20 3/4 101 195 105 210
25 1 101 195 107 219
32 11/4 112 206 122 240
40 11/2 127 225 146 248
50 2 127 225 150 225


傲创阀门声明：本产品资料内所有文字信息、技术参数、数据、图片均只适用于参考，如有需要三阀组结构尺寸说明书、三阀组性能参数、三阀组价格货期等具体详情，请联系我司的销售人员与技术工程师，电话：021-31261156。
