卡套针型阀

卡套针型阀 四大优势
1、质量可靠。2、价格合理。 3、交货快捷。4、售后完善。

· 阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。
· 驱动方式：根据操作要求如手动、气动、电动、液动、自动等。
· 连接形式：根据连接要求如法兰、螺纹、对夹、焊接、卡箍等。
· 制造标准：设计标准有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 阀体材料：铜.铸铁.铸钢.WCB.WC6.WC9.20#.25#.锻钢A105.F11
· 碳钢F22.不锈钢.304.304L.316.316L.铬钼钢.低温钢.钛合金钢等。

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。

产品详情:

卡套针型阀是傲创阀业可靠的产品，本公司提供卡套针型阀特性应用范围、产品介绍、主要零部件材料、外形尺寸和连接尺寸、以及卡套针型阀结构图。

产品名称 卡套针型阀 产品型号 J91W，J91H,J91Y
驱动方式 手动 公称通径 DN6-DN25
连接方式 卡套式 公称压力 ≤10000Psi
结构形式 锥面密封，活动阀瓣 制造标准 GB/T12224-2005 JB/T7747-1995
阀体材质 碳钢、不锈钢、铬钼钢 适用温度 -40℃～+350℃
适用介质 水，油，气等腐蚀性与非腐蚀性介质 技术支持 上海傲创阀门：021-31261156
应用场合 各种水，油，气等腐蚀性与非腐蚀性介质等仪器仪表设备管路上。

卡套针型阀特性:
1. 制造标准：GB/T12224-2005 JB/T7747-1995
2. 连接形式：卡套式
3. 结构特征：锥面密封，活动阀瓣
4. 阀门检验及试验：GB/T13927-1992
5. 公称压力:≤10000Psi
6. 适用工作温度:-40℃～+350℃
7. 适用介质：水，油，气等腐蚀性与非腐蚀性介质
8. 公称通径:DN6,DN10,DN15,DN20,DN25…

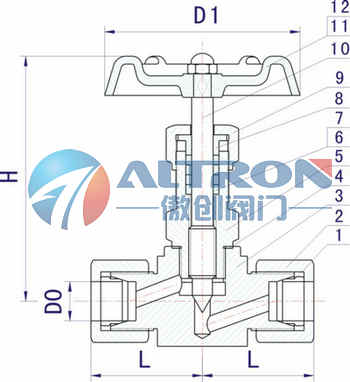

卡套针型阀结构图
卡套针型阀主要零件材料：/Materials of main parts
序号
NO.
零件名称
Part name
材质
Material
1
 卡套 Ferrule & Ferrule Set 20# A105 SS304 SS304L SS316 SS316L
2
 连接螺母 Connector Nut 20# A105 SS304 SS304L SS316 SS316L
3
 阀体 Body 20# A105 SS304 SS304L SS316 SS316L
4
 阀盖垫片 Bonnet Gasket 紫铜(Red copper) PTFE RTFE
5
 阀盖Bonnet 20# A105 SS304 SS304L SS316 SS316L
6
 填料垫 Packing Seat
PTFE 柔性石墨(Expanded Graphite)
金属盘根(Matel and Graphite)
7
 填料 Packing PTFE 柔性石墨(Expanded Graphite)
8
 填料压盖 Packing Gland 20# A105 SS304 SS304L SS316 SS316L
9
 锁紧螺母 Lock Nut 20# A105 SS304 SS304L SS316 SS316L
10
 阀杆 Stem 20# A105 SS304 SS304L SS316 SS316L
11
 手轮 Handle 20# A105 SS304 SS304L SS316 SS316L
12
 带帽螺母 Hooded Nut 20# A105 SS304 SS304L SS316 SS316L
卡套针型阀连接尺寸/外形尺寸：
ITEM NO.
D0
L
H
D1
J91W/H-1
ø8
38
92
ø70
J91W/H-2
ø10
38
92
ø70
J91W/H-3
ø12
39
92
ø70
J91W/H-4
ø14
40
94
ø70
J91W/H-5
ø18
42
100
ø80

其他细节方面请与我们联系。
