先导式安全阀是傲创阀业可靠的产品，本公司提供先导式安全阀原理、应用范围、产品介绍、主要零部件材料、外形尺寸和连接尺寸、以及先导式安全阀结构图。

产品名称	先导式安全阀	产品型号	AF46Y,AX46Y,AF46F,AX46F
驱动方式	先导式自动	公称通径	DN25-DN200
连接方式	法兰连接	公称压力	1.6Mpa，2.5Mpa，4.0Mpa，6.4Mpa
结构形式	先导式	制造标准	GBT/12241-2005 JB/T2203－1999
阀体材质	碳钢、不锈钢	适用温度	≤200℃
适用介质	混合气体，蒸汽，气体，液体	技术支持	上海傲创阀门：021-31261156
应用场合	石油天然气、化工、电力、冶金和城市燃气等

先导式安全阀原理：

先导式安全泄压阀是一种新颖结构的安全阀。主要用于石油天然气、化工、电力、冶金和城市燃气等领域，是受压设备、容器或管路上的最佳超压保护装置。其主要优点是变弹簧直接作用为导阀间接作用，提高了动作的灵敏度，而且主阀采用套筒活塞式，双重密封阀座结构，动作精度高、重复性好、回座快、不泄漏、能带高背压排放、工作寿命长、工作稳定可靠，它还可在线调校，反复启跳排放后，仍然能自动回座，关闭严密，操作维护方便。

先导式安全阀相关型号压力：

(K)Ax46F(Y)-16(K)Ax46F(Y)-25(K)Ax46F(Y)-40(K)Ax46F(Y)-64(K)Ax46F(Y)-100AF46Y-16CAF46Y-25AF46Y-40AF46Y-64AF46Y-100等。

先导式安全阀主要零部件材料Materials for main parts
NO.	Name of part	Ax46Y/FAF46Y/F Materials	KAX46Y/F Materials
1	Body	WCB	WCB
2	Disc	2Cr13/2Cr13+PTFE	1Cr18Ni9Ti /1Cr18Ni9Ti+PTFE
3	Guide	1Cr18Ni9Ti	1Cr18Ni9Ti
4	Spring	50CrVA	50CrVA
5	OO type ring	Viton	Viton
6	Bonnet	25	25
7	Pilot valve	Part

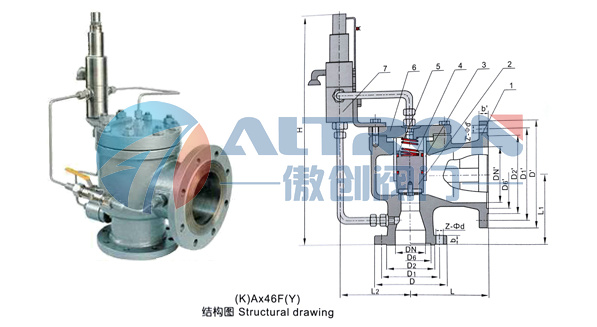

先导式安全阀外形尺寸和连接尺寸Dimensions (mm)
Type	(DN)	do	L	L1	L2	H	DN’	D	D1	D2	D6	b	Z- d	D’	D1’	D2’	D6’	b’	Z’- d’
(K)Ax46 F -16 Y AF46Y-16	25	15	110	95	150	365	32	115	85	65		16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78		18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85		18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100		20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120		20	4-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135		20	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	220	180	155		22	8-18	250	210	185		24	8-18
	125	80	210	190	220	526	150	250	210	185		22	8-18	285	240	210		24	8-23
	150	100	255	230	265	623	175	285	240	210		24	8-23	315	270	240		26	8-23
	200	125	300	260	300	690	250	340	295	265		26	12-23	405	355	320		30	12-26
(K)Ax46 F -25 Y AF46Y-25	25	15	110	95	150	365	32	115	85	65		16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78		18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85		18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100		20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120		22	8-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135		22	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	230	190	160		24	8-23	250	210	185		22	8-18
	125	80	210	190	220	526	150	270	220	188		28	8-26	285	240	210		24	8-23
	150	100	255	230	265	623	175	300	250	218		30	8-26	310	270	240		26	8-23
	200	125	300	260	300	690	250	360	310	278		34	12-26	405	355	320		30	12-26
(K)Ax46 F -40 Y AF46Y-40	25	15	110	95	150	365	32	115	85	65	58	16	4-14	140	100	78		18	4-18
	32	20	115	100	150	375	40	140	100	78	66	18	4-18	150	110	85		18	4-18
	40	25	120	110	160	390	50	150	110	85	76	18	4-18	165	125	100		20	4-18
	50	32	135	120	160	410	65	165	125	100	88	20	4-18	185	145	120		20	4-18
	65	40	160	140	175	435	80	185	145	120	110	22	8-18	200	160	135		20	8-18
	80	50	170	135	175	451	100	200	160	135	121	22	8-18	220	180	155		22	8-18
	100	65	195	175	195	500	125	235	190	160	150	24	8-23	250	210	185		22	8-18
	125	80	210	190	220	526	150	270	220	188	176	28	8-26	285	240	210		24	8-23
	150	100	255	230	265	623	175	300	250	218	204	30	8-26	310	270	240		26	8-23
	200	125	300	260	300	690	250	375	320	282	260	38	12-30	405	355	320		30	12-26
(K)Ax46F -64 AF46Y-64	25	15	110	100	160	365	32	140	100	78	58	22	4-18	140	100	78	66	18	4-18
	32	20	130	110	160	375	40	155	110	82	66	24	4-23	150	110	85	76	18	4-18
	40	25	130	120	170	445	50	170	125	95	76	24	4-23	165	125	100	88	20	4-18
	50	32	135	130	195	460	65	180	135	105	88	26	4-23	185	145	120	110	22	8-18
	65	40	175	160	225	495	80	205	160	130	110	28	8-23	200	160	135	121	22	8-18
	80	50	175	160	225	525	100	215	170	140	121	30	8-23	235	190	160	150	24	8-23
	100	65	195	195	245	565	125	250	200	168	150	32	8-26	270	220	188	176	28	8-25
	150	100	280	265	265	610	200	345	280	240	204	38	8-34	375	320	282	260	38	12-30
	200	125	300	295	300	680	250	405	345	300	260	44	12-34	450	385	345	313	42	12-34
(K)Ax46F -100 AF46Y-100	25	15	110	100	160	365	32	140	100	78	58	24	4-18	140	100	78	66	18	4-18
	32	20	130	110	160	375	40	155	110	82	66	24	4-23	150	110	85	76	18	4-18
	40	25	130	120	170	445	50	170	125	95	76	26	4-23	165	125	100	88	20	4-18
	50	32	135	130	195	460	65	195	145	112	88	28	4-26	185	145	120	110	22	8-18
	65	40	175	160	225	495	80	220	170	138	110	32	8-26	200	160	135	121	22	8-18
	80	50	175	160	225	525	100	230	180	148	121	34	8-26	235	190	160	150	24	8-23
	100	65	195	195	245	565	125	265	210	172	150	38	8-30	270	220	188	176	28	8-25
	150	100	280	265	265	610	200	355	290	250	204	46	12-34	375	320	282	260	38	12-30
	200	125	300	295	300	680	250	430	360	312	260	54	12-41	450	385	345	313	42	12-34
