高温高压安全阀

高温高压安全阀 四大优势
1、质量可靠。2、价格合理。 3、交货快捷。4、售后完善。

· 阀门类型：根据管路系统设计的需要等因素决定采用何种阀门。
· 驱动方式：根据操作要求如手动、气动、电动、液动、自动等。
· 连接形式：根据连接要求如法兰、螺纹、对夹、焊接、卡箍等。
· 制造标准：设计标准有:GB.JB.HG.API.ANSI.DIN.JIS.JPI.BS等。
· 阀体材料：铜.铸铁.铸钢.WCB.WC6.WC9.20#.25#.锻钢A105.F11
· 碳钢F22.不锈钢.304.304L.316.316L.铬钼钢.低温钢.钛合金钢等。

专业服务
提供全套工程阀门解决方案，售前、售中、售后专业服务-傲创阀门与您一路同行 携手未来。

产品详情:

高温高压安全阀是傲创阀业可靠的产品，本公司提供高温高压安全阀主要零部件材料、应用范围、产品介绍、外形尺寸和连接尺寸、以及高温高压安全阀结构图。

产品名称 高温高压安全阀 产品型号 A48Y/A48SH/A48SB
驱动方式 弹簧自动 公称通径 DN40-DN300
连接方式 法兰连接 公称压力 6.4Mpa-32.0Mpa
结构形式 弹簧式，全启式，带散热器 制造标准 GBT/12241-2005 GB/T 12221-2005
阀体材质 碳钢、不锈钢、铬钼钒钢 适用温度 ≤550℃
适用介质 蒸汽、空气等介质 技术支持 上海傲创阀门：021-31261156
应用场合 各种高温蒸汽，高温空气，电站，等设备管路上。

高温高压安全阀适用于工作温度“C型”≤425℃,“I型”≤500℃,“V型”≤550℃的蒸汽等介质设备或管路上,作为超压保护装置.连接法兰标准按JB/T......94系列1、系列2.

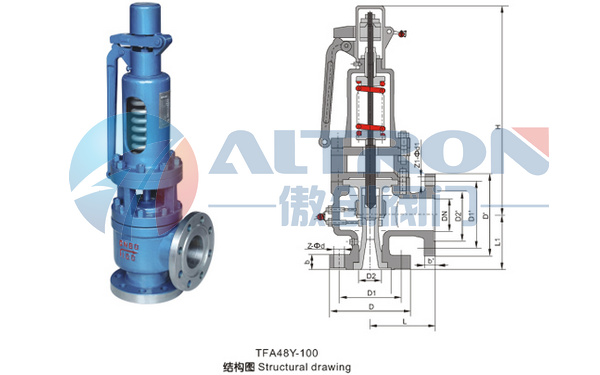

高温高压安全阀结构图

高温高压安全阀主要零部件材料Materialsformainparts

NO. 零件名称 .Name ofpart C型 材料Materials I型 材料Materials V型 材料Materials
1 阀体Body WCB ZG1Cr5Mo ZG15Cr1Mo1V
2 阀座Nozzle 2Cr13 1Cr18Ni9Ti 12Cr1MoVA
3 调节圈Adjustingring 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
4 阀瓣Disc 2Cr13 17-4PH 17-4PH
5 导向套Guidesleeve 2Cr13 1Cr18Ni9Ti 1Cr18Ni9Ti
6 散热器Radiator ZG230-450 ZG230-450 ZG230-450
7 阀盖Bonnet ZG230-450 ZG230-450 ZG230-450
8 弹簧Spring 50CrVA 50CrVA 50CrVA

高温高压安全阀外形尺寸和连接尺寸Dimensions(mm)

型号 Type 公称
通径 		do D K g g1 b f f1 Z-ød DN’ D1 K1 g3 g2 b1 f’ f1’ z1-ød1 L L1 ≈H
YFA48Y-16C
YFA48Y-16I
YFA48Y-16V 		40 25 150 110 85 18 3 4-18 50 165 125 100 20 3 4-18 120 115 540
50 32 165 125 100 20 3 4-18 65 185 145 120 20 3 4-18 135 120 618
65 40 185 145 120 20 3 4-18 80 200 160 135 20 3 8-18 160 140 710
80 50 200 160 135 20 3 8-18 100 220 180 155 22 3 8-18 160 150 730
100 65 220 180 155 20 3 8-18 150 285 240 210 24 3 8-23 225 175 892
150 100 285 240 210 24 3 8-23 200 340 295 265 26 3 12-23 240 235 1135
200 125 340 295 265 26 3 12-23 250 405 355 320 30 3 12-26 290 210 1135
YFA48Y-40
YFA48Y-40I
YFA48Y-40V 		25 16 115 85 58 65 16 2 4 4-14 32 140 100 78 18 2 4-18 110 95 429
32 20 140 100 66 78 18 2 4 4-18 40 150 110 85 18 3 4-18 115 100 421
40 25 150 110 76 85 18 3 4 4-18 50 165 125 100 20 3 4-18 120 115 540
50 32 165 125 88 100 20 3 4 4-18 65 185 145 120 20 3 4-18 135 120 618
65 40 185 145 110 120 22 3 4 8-18 80 200 160 135 20 3 8-18 160 140 710
80 50 200 160 121 135 22 3 4 8-18 100 220 180 155 22 3 8-18 160 150 730
100 65 235 190 150 160 24 3 4.5 8-23 150 285 240 210 24 3 8-23 225 175 892
150 100 300 250 204 218 30 3 4.5 8-26 200 340 295 265 26 3 12-23 240 235 1135
200 125 375 320 260 282 38 3 4.5 12-30 250 405 355 320 30 3 12-26 290 310 1135
YFA48Y-64
YFA48SB-64
YFA48Y-64I
YFA48SB-64I
YFA48Y-64V
YFA48SB-64V 		25 16 140 100 58 78 22 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 429
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 421
40 25 170 125 76 95 24 3 4 4-23 50 165 125 88 100 20 3 4 4-18 135 120 540
50 32 180 135 88 105 26 3 4 4-23 65 185 145 110 120 22 3 4 8-18 160 130 618
50 32 180 135 88 105 26 3 4 4-23 80 200 160 121 135 22 3 4 8-18 160 145 710
65 40 205 160 110 130 28 3 4 8-23 80 200 160 121 135 22 3 4 8-18 175 160 710
80 50 215 170 121 140 30 3 4 8-23 100 235 190 150 160 24 3 4.5 8-23 175 160 730
100 65 250 200 150 168 32 3 4.5 8-26 125 270 220 176 188 28 3 4.5 8-25 220 200 800
100 65 250 200 150 168 32 3 4.5 8-26 150 300 250 204 218 30 3 4.5 8-26 220 200 892
150 100 345 280 204 240 38 3 4.5 8-34 200 375 320 260 282 38 3 4.5 12-30 280 280 1135
200 125 405 345 260 300 44 3 4.5 12-36 250 450 385 313 345 42 3 4.5 12-34 300 295 1135
YFA48Y-100
YFA48SB-100
YFA48Y-100I
YFA48SH-100I
YFA48Y-100V
YFA48SB-100V 		25 16 140 100 58 78 24 2 4 4-18 32 140 100 66 78 18 2 4 4-18 110 100 429
32 20 155 110 66 82 24 2 4 4-23 40 150 110 76 85 18 3 4 4-18 130 110 421
40 25 170 125 76 95 26 3 4 4-23 50 165 125 88 100 20 3
4
4-18 135 120 540
50 32 195 145 88 112 28 3 4 4-26 65 185 145 110 120 22 3 4 8-18 160 130 618
50 32 195 145 88 112 28 3 4 4-26 80 200 160 121 135 22 3 4 8-18 160 145 710
65 32 220 170 110 138 32 3 4 8-26 80 200 160 121 135 22 3 4 8-18 175 160 710
80 40 230 180 121 148 34 3 4 8-26 100 235 190 150 160 24 3 4.5 8-23 175 160 730
100 50 265 210 150 172 38 3 4.5 8-30 125 270 220 176 188 28 3 4.5 8-25 220 200 800
100 50 265 210 150 172 38 3 4.5 8-30 150 300 250 204 218 30 3 4.5 8-26 220 200 892
150 80 355 290 204 250 46 3 4.5 12-34 200 375 320 260 282 38 3 4.5 12-30 280 280 1135
200 125 430 360 260 312 54 3 4.5 12-36 250 450 385 313 345 42 3 4.5 12-34 300 295 1135
YFA48SH-40 50 32 160 125 88 105 38 3 4 4-18 80 195 160 / 135 20 3 / 8-18 124 137 525
YA48TH-100 50 32 195 145 88 112 50 3 4 4-26 80 200 160 121 135 22 3 4.5 8-18 160 145 580
YFA48SB-160 80 40 260 205 121 168 65 15 4 8-30 150 300 250 204 218 30 3 4.5 8-25 215 210 1175

注:YA48TH-100DN50不带散热器

高温高压安全阀相关产品

主安全阀 负压安全阀 高压安全阀 燃气安全阀 液压安全阀 杠杆安全阀
安全溢流阀 安全回流阀 锅炉安全阀 脉冲式安全阀 双联式安全阀 弹簧式安全阀
空压机安全阀 波纹管安全阀 不锈钢安全阀 天然气安全阀 液化气安全阀 先导式安全阀

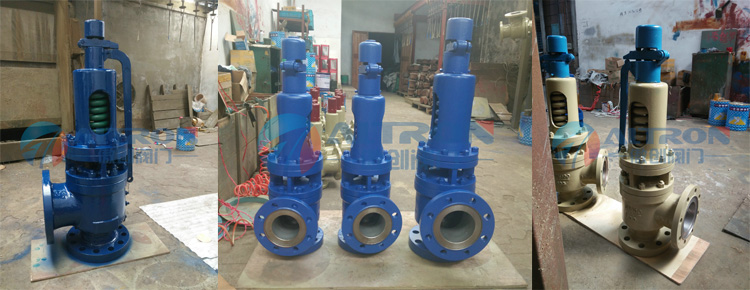

A48SH高温高压安全阀产品实拍
